Bureau d'études · Ingénierie hydraulique, process et tuyauterie

Calculer, simuler, prouver — avant de construire.

Nos études d'ingénierie répondent aux questions qui décident de la performance et de la durée de vie d'un ouvrage : comment l'eau s'écoule, comment les conduites résistent, comment la station traite. Chaque étude est livrée avec ses hypothèses, ses calculs et des recommandations directement exploitables.

Voir nos domaines d'étude Soumettre un projet d'étude

Domaines d'étude

Disciplines : hydraulique, process, mécanique

100%

Hypothèses tracées et justifiées

48 h

Pour vous dire quelles données transmettre

Nos études

Sept études pour sécuriser vos ouvrages hydrauliques et vos stations.

De la station de pompage à la station de traitement : nous intervenons en conception, en vérification d'une offre ou en diagnostic d'un ouvrage existant, pour les maîtres d'ouvrage, les bureaux d'études et les entreprises de travaux.

ÉTUDE 01

Simulation CFDBâches de pompage, canaux, répartiteurs

ÉTUDE 02

Régimes transitoiresCoups de bélier, ballons anti-bélier

ÉTUDE 03

Contraintes de tuyauterieDilatation, supports, massifs, joints

ÉTUDE 04

Simulation STEPFilière modélisée sur scénarios réels

ÉTUDE 05

Process boues activéesVolumes, oxygène, recirculations

ÉTUDE 06

Hydraulique eau potableCalage, pertes de charge, ouvrages

ÉTUDE 07

Équilibre calco-carboniqueAgressivité, entartrage, mise à l'équilibre

VOTRE PROJET

Une autre question technique ?Décrivez-la : nous vous disons quelle étude y répond.

Étude 01Hydraulique · CFD

Simulation CFD des écoulements dans les ouvrages hydrauliques

Vos pompes vont-elles aspirer une eau calme, ou des vortex qui les détruiront en silence ?

La modélisation numérique des écoulements (CFD) reproduit en 3D le comportement réel de l'eau dans l'ouvrage, avant sa construction. C'est l'outil qui permet de valider — ou de corriger — une bâche d'aspiration, un canal ou un répartiteur sans attendre les premiers dysfonctionnements en exploitation.

Ce que nous étudions

Stations de pompage : bâches et puisards d'aspiration, vortex de surface et immergés, prérotation, uniformité des vitesses à l'entrée des pompes
Vérification selon les critères de conception des prises d'eau de pompes (ANSI/HI 9.8)
Dispositifs correctifs : cloisons, déflecteurs, cônes anti-vortex, seuils, grilles
Canaux, répartiteurs de débit, déversoirs et évacuateurs, chambres de mélange et de contact

Ce que vous recevez

Rapport d'étude CFDChamps de vitesse et lignes de courantComparaison avant / après correctionRecommandations géométriques chiffrées

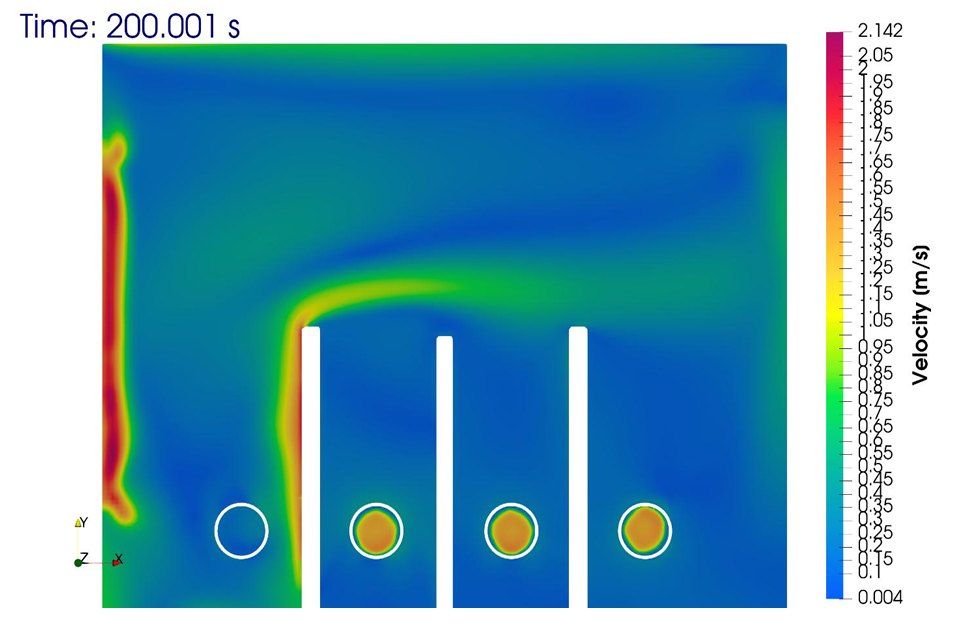

Champ de vitesses dans la bâche d'aspiration d'une station de pompage — vue en plan

Écoulement sur un évacuateur à vannes — simulation transitoire

Évacuateur — vue en plan

Étude 02Hydraulique · Conduites

Régimes permanent et transitoire des conduites — protection anti-bélier

Que se passe-t-il dans votre conduite à la seconde où toutes les pompes disjonctent ?

Le régime permanent fixe le point de fonctionnement ; le régime transitoire décide de la survie de la conduite. Nous simulons les manœuvres et les incidents qui génèrent les coups de bélier, puis nous dimensionnons les protections qui maintiennent les pressions dans les limites admissibles.

Ce que nous étudions

Régime permanent : ligne piézométrique, pertes de charge, point de fonctionnement pompes / réseau
Régime transitoire : arrêt brusque des pompes, démarrage, fermeture de vannes, rupture de veine liquide
Enveloppes des pressions maximales et minimales, risque de dépression et de cavitation
Dimensionnement des ballons anti-bélier (volume total, volume d'air, pression de gonflage), ventouses, soupapes, cheminées d'équilibre

Ce que vous recevez

Profils piézométriques et enveloppes de pressionNote de dimensionnement des protectionsFiche de consultation ballon anti-bélierConsignes de manœuvre

Lignes piézométriques en régimes permanent et transitoire — visualisation illustrative

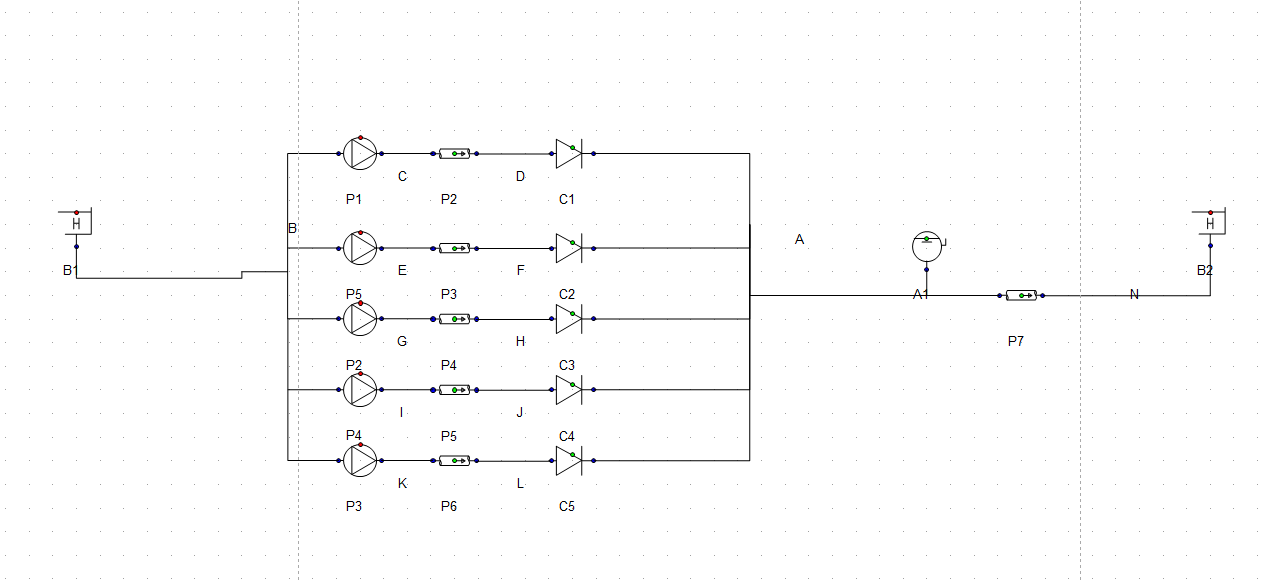

Modèle d'une station de pompage : groupes, clapets, protection anti-bélier

Étude 03Mécanique · Tuyauterie

Étude de flexibilité et de contraintes de la tuyauterie (pipe stress)

Votre collecteur exposé au soleil s'allonge de plusieurs millimètres chaque jour : où vont ces efforts ?

Sur une station à l'air libre, l'écart de température entre la nuit et la pleine exposition fait travailler la tuyauterie en permanence. Sans étude, ces efforts finissent dans les brides des pompes, dans les supports ou dans le génie civil. Nous les calculons pour les maîtriser dès la conception.

Ce que nous étudions

Dilatation thermique (ensoleillement, écarts saisonniers), poids propre, pression interne, poussées hydrauliques aux coudes et réductions
Vérification des contraintes admissibles selon les codes de tuyauterie (EN 13480 / ASME B31) et effet sismique (RPS 2000)
Efforts sur les brides des pompes et des équipements, comparés aux valeurs admissibles des fabricants
Dimensionnement des socles, massifs d'ancrage et butées ; implantation des points fixes, guides et joints de dilatation

Ce que vous recevez

Rapport de flexibilité et de contraintesTableau des charges sur supports et massifsPlan d'implantation des supports et jointsDonnées d'entrée pour le génie civil

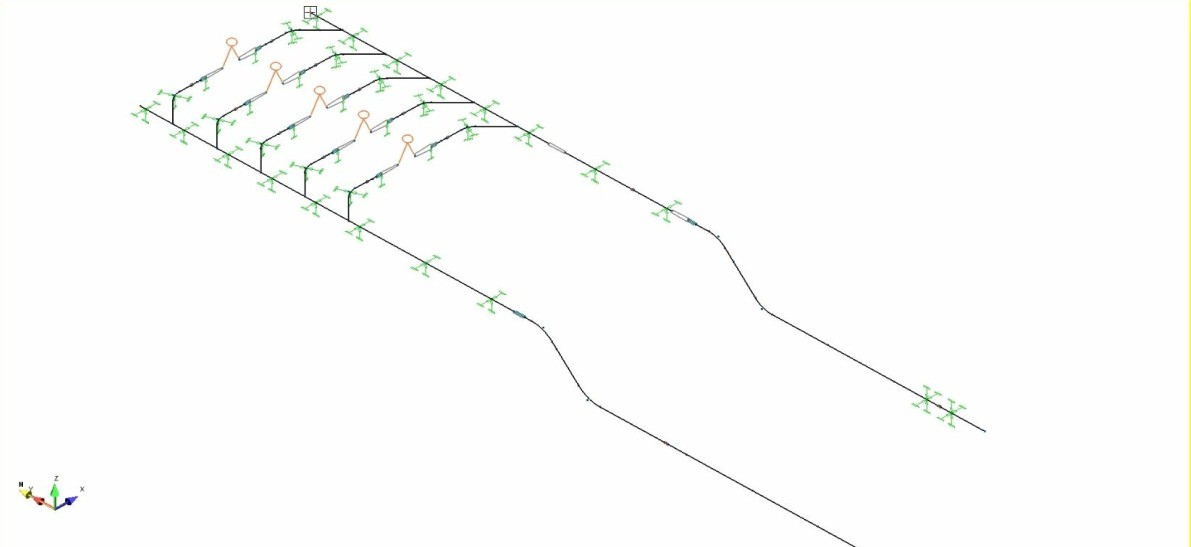

Modèle de tuyauterie d'une station de pompage : collecteurs, piquages et supports

Étude 04Process · Eaux usées

Simulation dynamique des stations de traitement des eaux usées

Votre station tiendra-t-elle les normes de rejet un soir d'été, à la pointe, avec un bassin à l'arrêt ?

Une station se dimensionne sur des moyennes mais s'exploite sur des pointes. La simulation dynamique de la filière, basée sur les modèles de référence de l'IWA pour les boues activées, permet de tester la station sur des scénarios réels avant de construire — ou de diagnostiquer une station existante qui ne tient pas ses objectifs.

Ce que nous étudions

Modélisation de la filière complète (prétraitement, biologique, clarification, recirculations)
Scénarios : temps sec, temps de pluie, pointes journalières, variations saisonnières, extensions futures
Qualité de l'effluent traité comparée aux valeurs limites de rejet applicables
Optimisation de l'aération, des recirculations et de l'extraction des boues ; diagnostic de stations existantes

Ce que vous recevez

Modèle de la station caléRésultats par scénarioRecommandations de dimensionnement ou d'exploitationRapport de synthèse

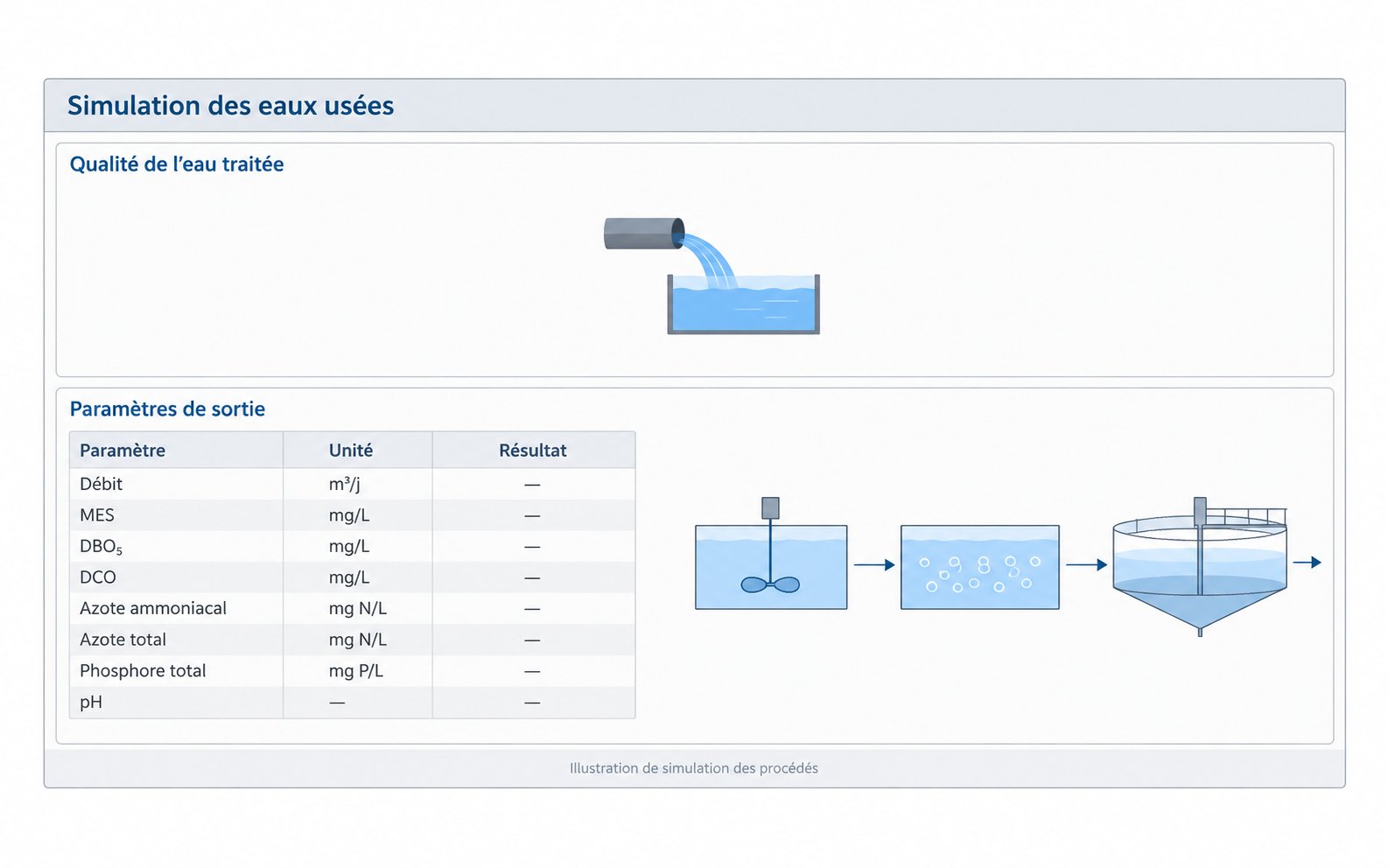

Simulation d'une filière d'épuration — qualité de l'eau traitée

Étude 05Process · Eaux usées

Note de calcul process — boues activées

Quel volume, combien d'oxygène, et quelle recirculation pour atteindre vos objectifs de traitement ?

La note de calcul process est la base de tout le dimensionnement d'une station à boues activées : elle fixe les volumes des ouvrages, la puissance d'aération et le fonctionnement de la clarification. Nous la produisons pour une conception neuve, une extension ou la vérification d'une offre.

Ce que nous étudions

Charges massique et volumique, âge des boues, volume du bassin d'aération
Nitrification, dénitrification : zone d'anoxie, recirculation interne, déphosphatation si requise
Besoins en oxygène en conditions réelles et standard, dimensionnement des diffuseurs et surpresseurs
Production de boues, clarificateur secondaire (charge superficielle, indice de boues), recirculation

Ce que vous recevez

Note de calcul process complèteBilan matière de la filièreDimensionnement des équipements d'aérationHypothèses tracées et justifiées

Étude 06Hydraulique · Eau potable

Étude hydraulique des stations de traitement d'eau potable

Chaque ouvrage est-il à la bonne cote pour que l'eau traverse toute la station par gravité, au débit de pointe ?

Le calage hydraulique est la colonne vertébrale d'une station de traitement : il conditionne le génie civil, les équipements et l'exploitation. Nous établissons le profil hydraulique de bout en bout et toutes les notes de calcul de dimensionnement des ouvrages.

Ce que nous étudions

Calage hydraulique et profil en long de la file de traitement, revanches et cotes des ouvrages
Pertes de charge : conduites, canaux, déversoirs, orifices, vannes et singularités, au débit nominal et de pointe
Dimensionnement des ouvrages : arrivée, mélange rapide, floculation, décantation, filtration, bâche d'eau traitée
Lavage des filtres, by-pass, débits futurs et phasage des extensions

Ce que vous recevez

Profil hydraulique de la stationNotes de calcul de chaque ouvragePlans de principeTableau des cotes et débits

Étude 07Chimie de l'eau

Équilibre calco-carbonique — étude avec LPLWIN

Votre eau va-t-elle corroder le réseau, ou l'entartrer ?

Une eau agressive attaque les conduites et les ouvrages ; une eau entartrante les obstrue. Avec le logiciel LPLWIN, fondé sur la méthode de Legrand, Poirier et Leroy, nous déterminons l'état de l'eau et les traitements de mise à l'équilibre — un point clé pour les eaux douces, les eaux de surface et les eaux dessalées.

Ce que nous étudions

Diagnostic : pH d'équilibre, indice de saturation, caractère agressif ou entartrant
Mise à l'équilibre : dosage de chaux, de dioxyde de carbone, de soude ou de carbonate
Reminéralisation des eaux dessalées ou très douces
Conséquences sur le choix des matériaux et la protection des réseaux

Ce que vous recevez

Diagnostic calco-carboniqueDoses de réactifs et points d'injectionCourbes d'équilibreRecommandations d'exploitation

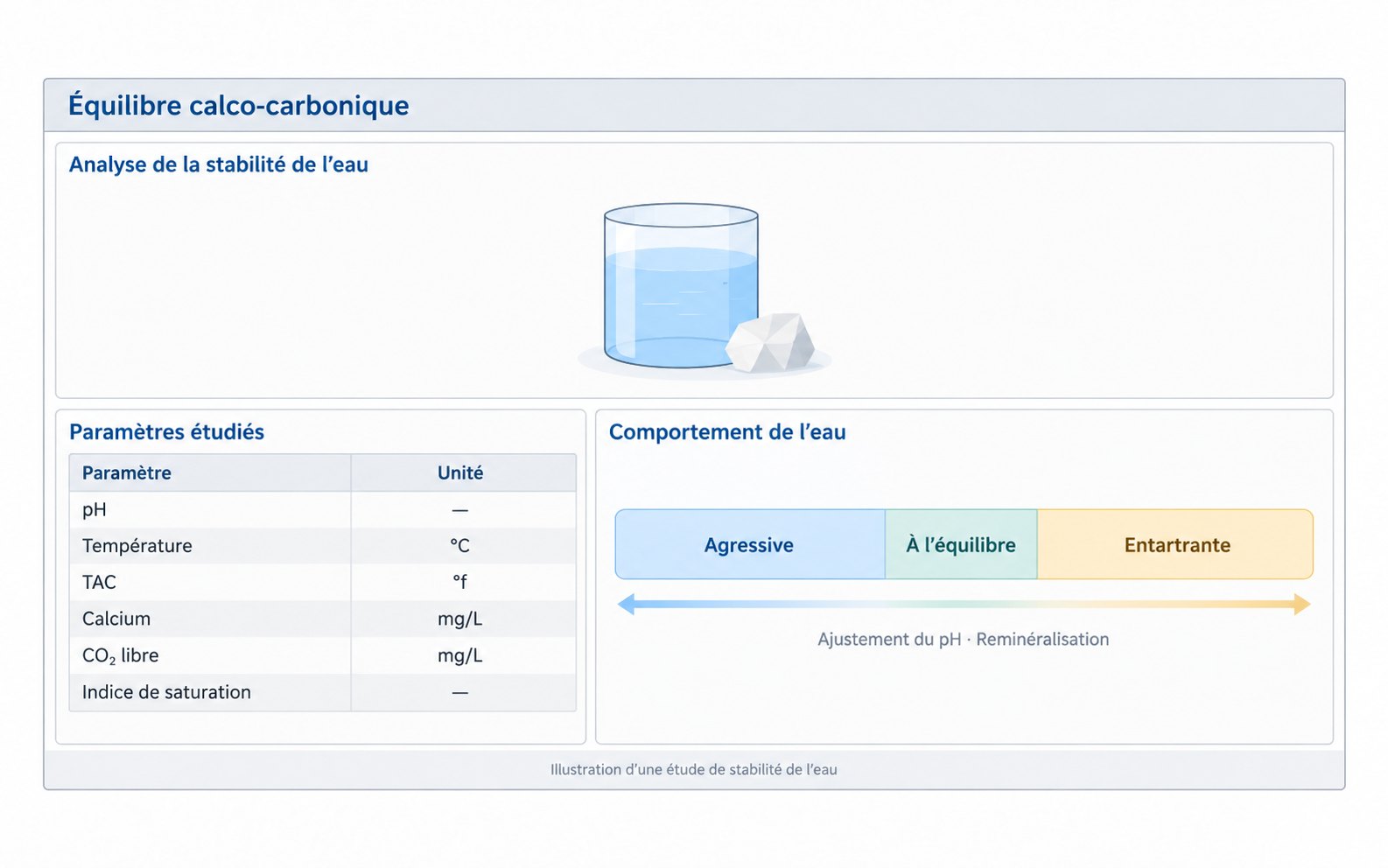

Analyse de la stabilité de l'eau — équilibre calco-carbonique

Notre méthode

Une étude utile est une étude que l'on peut vérifier.

Toutes nos études suivent le même déroulé, quelle que soit la discipline.

CadrageLa question à résoudre, le périmètre, les données disponibles et celles à collecter.

Données d'entréePlans, débits, profils, caractéristiques des équipements, analyses d'eau, contraintes de site.

ModélisationConstruction du modèle, calage et vérification sur des cas de référence.

ScénariosFonctionnement normal, cas extrêmes et incidents, variantes de conception.

RapportRésultats, recommandations chiffrées, et présentation à vos équipes.

Votre projet

Un ouvrage à concevoir, une offre à vérifier, un problème en exploitation ?

Décrivez-nous la situation : nous vous indiquons sous 48 heures l'étude adaptée, les données à transmettre et le délai de réalisation.

Demander une étude

Conception d'une station de pompage ou de traitement
Vérification d'une note de calcul ou d'une offre
Diagnostic : vibrations, cavitation, coups de bélier, rejets non conformes
Extension ou réhabilitation d'un ouvrage existant
